Erdung ist mehr als ein Metallstab im Boden – sie ist ein lebenswichtiger Schutzmechanismus. Erfahre, wie du ein effektives Erdungssystem selbst umsetzt, worauf du achten musst und warum die Dreiecksanordnung besonders sinnvoll ist.
Viele Menschen, die keine Elektriker sind, stellen sich Erdung als einen einzelnen Metallstab vor, der einfach in die Erde gerammt wird. Klingt logisch: Strom soll in den Boden abgeleitet werden, also reicht ein Stück Eisen? Leider ist die Realität deutlich komplexer – und sicherheitsrelevant.
📋 Warum Erdung unverzichtbar ist
| Problem bei Isolationsfehler | Gefahr für Mensch und Technik |
|---|---|
| Spannung am Gehäuse | Stromfluss durch den Körper möglich |
| Fehlender Ableitweg | Risiko von Stromschlägen und Bränden |
| Hoher Widerstand | Unwirksame Schutzfunktion |
Erdung sorgt dafür, dass elektrische Entladungen sicher über den Erdungskreis abgeleitet werden – nicht über den menschlichen Körper. Dafür muss der Widerstand des Erdungssystems möglichst niedrig sein. Optimal sind Werte zwischen 8 und 10 Ohm, während ein einzelner Stab selten unter 30 Ohm erreicht – außer in sehr feuchtem Boden.
🧪 Wie man die Funktion des Erdungskreises prüft
Professionelle Messgeräte wie der Sonel MRU-101 oder TE-30 liefern präzise Ergebnisse, werden aber selten eingesetzt. Eine einfache Methode: Eine 100-Watt-Glühbirne zwischen Phase und Erdung anschließen. Leuchtet sie hell, funktioniert der Kreis.

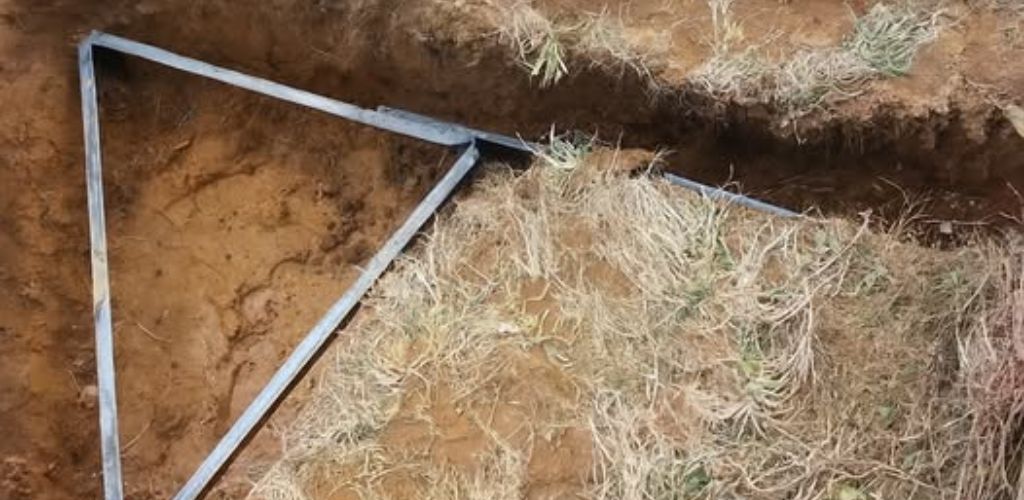

🔺 Warum die Dreiecksanordnung bevorzugt wird
- Drei Punkte lassen sich leicht auf dem Grundstück verteilen
- Gleichmäßiger Abstand (ca. 2,2× Stablänge) ist einfacher einzuhalten
- Geschlossener Kreis sorgt für stabile Stromverteilung und geringeren Widerstand
Die Seitenlänge des Dreiecks entspricht meist der Länge der verwendeten Erdungsstäbe.
🔧 Materialien und Tiefe: Worauf du achten solltest
| Material | Empfehlung für Erdung |
|---|---|
| Stahlarmierung (Ø 16 mm) | Häufig verwendet, aber nicht normgerecht |
| Metallwinkel | Praktisch, mindestens 1,5 m tief einsetzen |
| Verbindung | Metallband 40×4 mm |
| Bodenfeuchtigkeit | Je trockener, desto längere Stäbe nötig |
Normen empfehlen verzinkten oder kupferbeschichteten Stahl, da unbehandelter Stahl schnell korrodiert. Fertigsets mit 1,5 m langen Stäben und 130 μm Zinkbeschichtung sind langlebig und zuverlässig.
📦 Fazit: Sicherheit beginnt im Boden
Erdung ist keine Formalität, sondern ein aktives Schutzsystem. Die Dreiecksanordnung ist kein dekoratives Muster, sondern ein durchdachtes Konzept zur Minimierung des Widerstands. Wer einmal richtig investiert, schützt sich und seine Familie langfristig.
