Fragt man einen Elektriker, wie man ein Privathaus ordnungsgemäß erdet, wird in den meisten Fällen das folgende Diagramm vorgeschlagen.

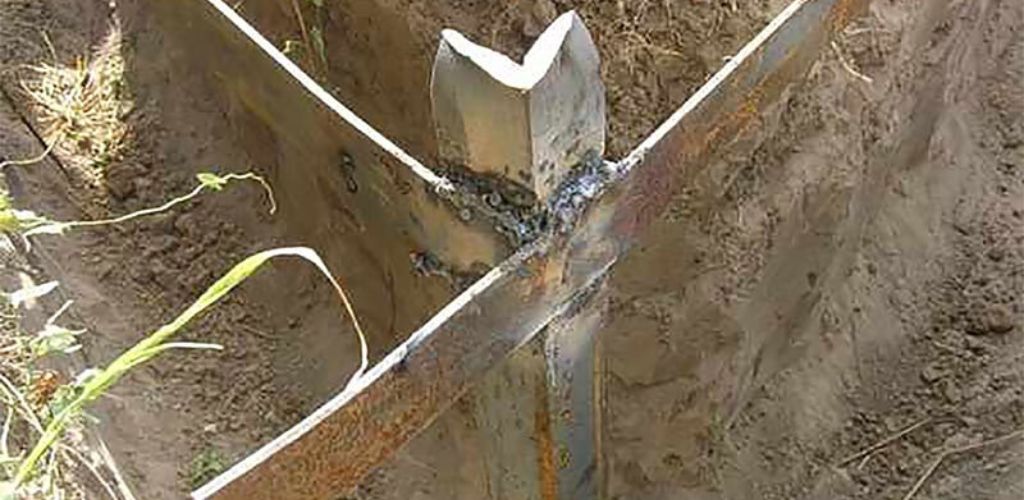

Es wird ein Graben in Form eines gleichseitigen Dreiecks bis zu einer Tiefe von 1,2 m ausgehoben, in dessen Ecken 2,5 m lange Winkelprofile eingeschlagen werden. Die gesamte Konstruktion wird anschließend mit einem 4 x 40 mm Stahlband verschweißt.

Aber warum ein Dreieck? Die Elektroinstallationsnorm (PUE) schreibt kein bestimmtes Erdungsmuster vor. Allerdings empfiehlt PUE P1.7.35, unterirdische Metallteile von Zäunen oder Gartenpavillons als Erdung zu verwenden.

Tatsächlich entstanden die Vorschriften zur Erdung von Gebäuden in einer Zeit, als die Materialauswahl begrenzt war. Vor allem Kohlenstoffstahl, in Form von gewalzten Flach- und Winkelprofilen, rostet im Erdreich schnell.

Die Erdung muss für die gesamte Lebensdauer des Gebäudes gewährleistet sein. Sollte es zu einer Unterbrechung auf einer Seite des Erdungsdreiecks kommen, hat dies keine Auswirkungen auf das gesamte Erdungssystem.

Warum wird die Kurve so tief gefahren? Das liegt daran, dass der Masseschleifenwiderstand 4 Ohm nicht überschreiten sollte.

Im Falle eines Defekts darf der Strom nicht durch das Gerätegehäuse, sondern muss über den Erdungskreis fließen, da dieser den geringsten Widerstand bietet. Optimalerweise befindet sich der Erdungskontakt unterhalb der Frostgrenze.

Ein separates Thema beim Schutz vor Fehlerströmen ist der Einsatz von Fehlerstromschutzschaltern (FI-Schaltern). Diese Geräte erkennen Fehlerströme sofort und unterbrechen den Stromkreis. Dies ist jedoch ein Thema für einen eigenen Artikel.

Heutzutage sind im Handel spezielle Sets zur Installation von Erdungsschaltungen erhältlich. Diese Materialien haben eine Lebensdauer von bis zu 100 Jahren.

Es handelt sich um ein modulares Erdungssystem. Die Stäbe sind galvanisch mit Kupfer beschichtet und mit Kupplungen und leitfähiger Graphitpaste versehen.

Mit einem Bohrhammer werden Stifte in die Ecken des Grabens getrieben und zu einer Kontur verbunden.

Die Oberseite jedes eingeschlagenen Stifts kann in einem solchen Schacht aus Abwasserrohren mit Deckel abgedichtet werden. Es wird empfohlen, eine Verbindung mit einem 10 mm² Kupferdraht herzustellen.

Die Kosten für ein solches Set beginnen jedoch bei 8.000 UAH. Daher bauen die meisten Leute ihre Erdungsschleife auf die altmodische Art – aus Winkelstahl und Streifen.

Wie hast du deinen Erdungskreis gebaut? Schreib es in die Kommentare.
