Kabel können mit einem einzelnen massiven Kern oder mehradrig hergestellt werden. Die Anzahl der Kerne sowie die Art der Isolierung variieren ebenfalls.
Bei gleichem Querschnitt weisen Litzen- und Einzeladerdrähte praktisch die gleichen Eigenschaften auf.
Das heißt, unabhängig von der Ausführungsart können unterschiedliche Drähte die gleichen Belastungen aushalten.
Die PUE-7-Norm erlaubt jedoch die Verwendung von einadrigen VVGng-Kabeln für die elektrische Verkabelung. Woran liegt das und warum ist das so? Schauen wir uns das genauer an.
Warum wird die Verkabelung mit einadrigen Kabeln und nicht mit mehradrigen Kabeln durchgeführt?
PUE-7 empfiehlt die Installation von elektrischen Leitungen in Wohnungen unter Verwendung von einadrigen VVGng-Kabeln.
Eine der Begründungen für diese Entscheidung ist, dass einadrige Kabel ihre vorgesehene Form vollständig beibehalten können, wenn sie in Nuten, Kabelkanälen usw. verlegt werden.
Leider behält PVC-Kabel seine vorgesehene Position nicht gut bei. PVC-Kabel haben einen mehradrigen Aufbau.
Dies ist eines der wichtigsten Argumente dafür, warum elektrische Leitungen mit einadrigen statt mehradrigen Kabeln hergestellt werden.
Wie sich jedoch herausstellte, ist die Beibehaltung der vorgegebenen Form der Kabelverlegung bei weitem nicht der wichtigste Vorteil.
Wichtiger ist jedoch ein zuverlässigerer Kontakt beim Verbinden der Drähte. Und hier ist ein einadriges Kabel einem mehradrigen Kabel deutlich überlegen.
Was Sie über das Verbinden von Drähten in der Elektrotechnik wissen müssen
Zuverlässiger elektrischer Kontakt ist die Grundlage für sichere Elektroinstallationen. Ob Steckdose, Schalter, Verteilerdose oder Verteilerkasten – guter Kontakt gewährleistet einen sicheren Betrieb.
Um nicht zu sehr vom Thema abzuweichen: Ein massives Kabel kann einen besseren Kontakt bieten als ein mehradriges Kabel.
Das VVG-Kabel ist in den Klemmen fest fixiert, während es sehr schwierig ist, die Adern des PVC-Kabels zu befestigen.
Nein, man kann sie natürlich nehmen und verzinnen, um sie leichter befestigen zu können, aber das sind alles unnötige „Körperbewegungen“, für die der Kunde nicht bezahlen wird.
Darüber hinaus unterliegen die Adern des PVC-Kabels im Laufe der Zeit einer Oxidation, was die Zuverlässigkeit der Verbindung zu beeinträchtigen droht.
Infolgedessen erhöht sich der Kontaktwiderstand, und der elektrische Strom beginnt, die Verbindung zu erwärmen, was im Laufe der Zeit zu deren Erhitzung und möglicherweise zur Entzündung der elektrischen Leitungen führt.

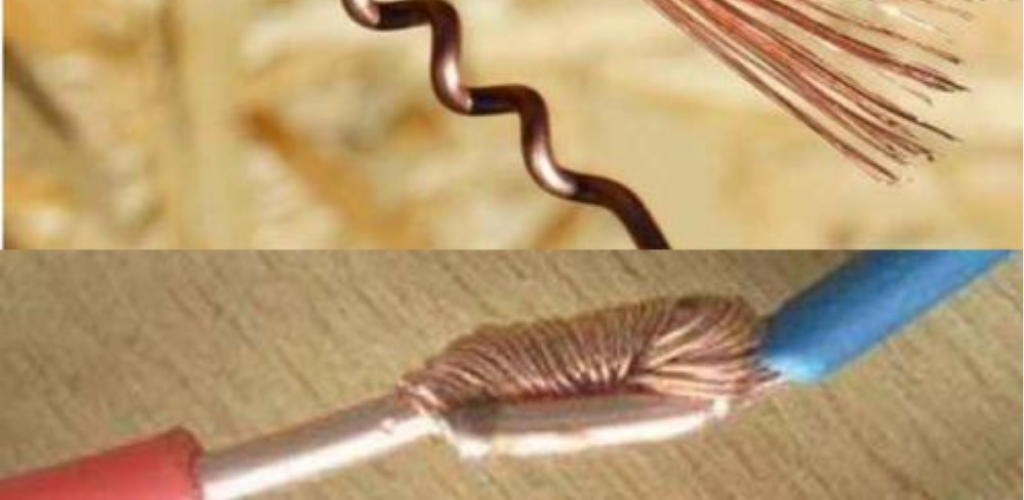

Deshalb kann beim Verbinden von Litzen nicht jede beliebige Methode angewendet werden. Es wird empfohlen, PVC-Drähte ausschließlich durch Verpressen mit Hülsen oder durch Verdrillen und anschließendes Löten der Verbindung zu verbinden.
Am wichtigsten ist aber wohl die Lebensdauer. Bei einadrigen Kabeln beträgt sie etwa 30 Jahre, bei mehradrigen Kabeln hingegen typischerweise nicht mehr als 15 Jahre.
Ich hoffe, es ist nun klar, warum der Electrical Installation Code (PUE-7) die Verkabelung ausschließlich mit einadrigen VVGng-Kabeln empfiehlt.
